長盛CS7602精密寬頻全數字化LCR電橋

長盛CS7602精密寬頻全數字化LCR電橋

CS7600系列是采用自動平衡電橋原理設計的高精度元件參數分析儀，其20Hz~2MHz的測試帶寬，1uHz步進，頻率連續任意設置、0.01mΩ~100MΩ的阻抗測量范圍、0.05％的基本測量精度以及儀器所提供的自動電平控制功能、列表掃描/圖形掃描功能和檔分選計數功能為絕大多數元器件和材料提供準確、完整的測量與分析，廣泛適用于產品研發、元器件入廠檢驗、產品的在線測試等應用場合。
產品描述
隨機附件
技術參數
產品資料

◆頻測量范圍


          從20Hz-2MHz頻率連續，任意設置，頻率分辨率均為10μHz高分辨率和高精度


          6位顯示分辨率，基本測量精度高達±0.05%


◆15種阻抗參數，23種參數組合


         可測量電容（Cs/Cp）、電感（Ls/Lp）、電阻（Rs/Rp）、介質損耗（D）、品質因素 （Q）阻抗（|Z|）、導納（|Y|）、相角（θ ）、電導（Gp）、電抗（Xs）、電納 （Bp）、 直流電阻*（Rdc，僅CS7600X系列可測量） 每次測量同時顯示2種參數。注：下標s----串聯模式，下標p ----并聯模式


◆分選（BIN）測量


        可設置10組分選項，利用測量結果對被測元件進行篩選


◆負載補償功能


       用參考樣品補償測量值。此功能可保證多臺儀器測量的一致性。


◆自動電平控制功能


        除了通常的開路激勵信號設置外，還可在恒壓/恒流模式下，對元件的電壓/電流特性進行評估。信號電平設置范圍：5mVrms~2Vrms/50uA~20mA


◆列表掃描測試及圖形掃描測試分析功能


       提供10組列表掃描組合和240點線性/對數圖形掃描功能；可分別將頻率、電壓、電流、偏置電壓、偏置電流作為掃描條件進行設置，評估元件在各種測量條件下的性能特點

未找到相應參數組，請于后臺屬性模板中添加

名稱

型號

圖片

類型

描述

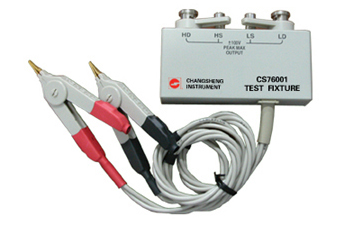

四端開爾文測試電纜

CS76001

標配

1個

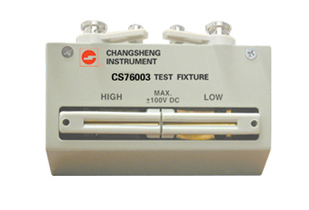

四端測試夾具（2鎖）

CS76003

標配

1個

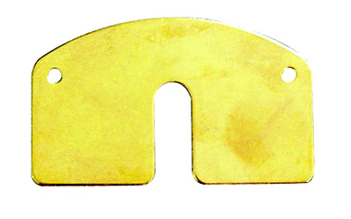

鍍金短路板

CS76006

標配

1個

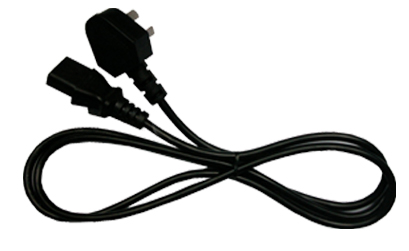

電源線

CS26031-1

標配

1個
型號 CS7620 CS7610 CS7605 CS7603 CS7602
測試頻率 20Hz～2MHz 20Hz～1MHz 20Hz～500kHz 20Hz～300kHz 20Hz～200kHz
頻率精度 ±0.01%
交流測試電平 5mVrms～2Vrms(電壓模式) 1mV步進
5μArms～20mArms(電流模式) 10μA步進
內直流偏置電平 0～2V(電壓模式) 10mV步進
0～20mA(電流模式) 100μA步進
測量參數
頻率精度		 |Z|、|Y|、θ、Cs、Cp、Ls、Lp、Rs、Rp、X、
G、B、D、Q、Rdc(僅CS7600X系列可測量)
±0.01%
測量顯示范圍
 		 |Z|、R、X、Rdc 0.01mΩ～99.9999MΩ
|Y|、G、B 0.01nS～99.9999S
C  0.01fF～9.99999F
L  0.01nH～99.9999kH
D  0.00001～9.99999
Q  0.00001～99999.9
θ DEG  -179.999～179.999
RAD  -3.14159～3.14159
△ 、% -999.999%～999.999%
基本精度 Z±0.05%   θ±0.0005
列表掃描 最多10點
圖形掃描 最多240點
掃描模式：線形、對數
測量量程 1/10/100/300/1k/3k/10k/30k/100k/300k/1M/10M
LCD 320×240
外形尺寸 寬×高×長＝450mm×135mm×355mm
重量(約) 6kg
